DGS系列單輥碎渣機
系列干式單輥碎渣機
GDGS系列干式單輥碎渣機簡介：
GDGS系列單輥碎渣機是我公司最新開發為干式除渣系統配套的后續碎渣設備。一般布置在干式除渣機的出渣口下端，將干式除渣機輸出的大塊爐渣破碎成細塊，以便于后續（機械輸渣或氣力輸渣）的輸渣設備完成輸渣工作。也可以用在要求碎渣粒度較細的其它干式碎渣場合。在通常情況下，該系列碎渣機有分兩級完成碎渣工作的“雙級碎渣機組”。即由一級碎渣機先將大塊的（小于350~ 500mm ）爐渣破碎成中等塊度（小于70x 70mm ）的爐渣。再由二級碎渣機將中等塊度的爐渣破碎成較細塊度（小于25x 25mm ）的爐渣。該系列碎渣機另有不分級一次性完成碎渣工作的“單級碎渣機”。直接將大塊（小于200~ 350mm ）的爐渣破碎成較細（小于25x 25mm ）的爐渣。用戶可以根據需要靈活選擇。結構特點：
一級碎渣機：1、齒輥為間隔齒板式結構。有利于大塊爐渣的咬入，更換齒板方便。
2、軸封為多槽迷宮+填料式結構。密封可靠，更換填料方便。
3、顎板為懸掛式結構，更換顎板方便。
4、齒輥轉速較低，齒輥與顎板磨損較輕，使用壽命長。
二級碎渣機：1、齒輥為齒圈套筒式結構。破碎能力大，渣塊粒度小。
2、軸封為螺旋+迷宮+填料式結構。三重組合式密封方式，密封更可靠，更換填料方便。
3、齒輥轉速較高，齒圈、顎板采用高耐磨材料，整體結構緊湊，體積小，功率大，便于系統安裝布置。
單級碎渣機：1、齒輥為高低齒圈套筒式結構。保證破碎能力，同時又有一定的大渣塊咬入能力。
2、軸封為多槽迷宮+填料式結構。與一級碎渣機相同。
3、齒輥轉速中等，電機功率較大。
技術參數：
一級碎渣機技術參數：
|
進口尺寸 (mm) |
630x630 |
730x730 |
830x830 |
930x930 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<70x70 |
<70x70 |
<70x70 |
<70x70 |
|
進渣粒度 (mm) |
<350x350 |
<400x400 |
<450x450 |
<500x500 |
|
齒輥轉速 (r/min) |
33 |
33 |
33 |
33 |
|
電機功率 (kW) |
4 |
5.5 |
7.5 |
11 |
|
設備重量 (kg) |
~1800 |
~2200 |
~2600 |
~3200 |
注: 1、上表為爐渣硬度在中等以下時的技術參數；
2、設備重量隨選用型號的不同有一定的變化。
二級碎渣機技術參數：
|
進口尺寸 (mm) |
530x530 |
630x630 |
730x730 |
830x830 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<25x25 |
<25x25 |
<25x25 |
<25x25 |
|
進渣粒度 (mm) |
<70x70 |
<70x70 |
<70x70 |
<70x70 |
|
齒輥轉速 (r/min) |
63 |
63 |
63 |
63 |
|
電機功率 (kW) |
7.5 |
11 |
15 |
22 |
|
設備重量 (kg) |
~1600 |
~1900 |
~2300 |
~2800 |
注: 1、上表為爐渣硬度在中等以下時的技術參數；
2、設備重量隨選用型號的不同有一定的變化。
單級碎渣機技術參數：
|
進口尺寸 (mm) |
630x630 |
730x730 |
830x830 |
930x930 |
|
碎渣量 (t/h) |
7~10 |
10~15 |
15~22 |
22~30 |
|
碎渣粒度 (mm) |
<25x25 |
<25x25 |
<25x25 |
<25x25 |
|
進渣粒度 (mm) |
<200x200 |
<250x250 |
<300x300 |
<350x350 |
|
齒輥轉速 (r/min) |
50 |
50 |
50 |
50 |
|
電機功率 (kW) |
7.5 |
11 |
15 |
22 |
|
設備重量 (kg) |
~1900 |
~2300 |
~2800 |
~3300 |
注: 1、上表為爐渣硬度在中等以下時的技術參數；
2、設備重量隨選用型號的不同有一定的變化。
安裝及使用：
一般一級碎渣機或單級碎渣機為臺座滾輪式結構，將碎渣機置于鋼軌上，鋼軌（由用戶自備）架設在鋼架結構上。以便于碎渣機的拆裝及檢修。一般二級碎渣機為無滾輪臺架結構，安裝在鋼架（由用戶自備）上，用地腳螺栓固定。二級碎渣機的下方可以按系統要求吊裝相應輸渣設備，允許承受一定的負載。
GDGS系列干式單輥碎渣機在另行配備GDGS-DKX型干式單輥碎渣機電氣控制箱使用時，具有“自控排障”及“過載保護”功能，其“自控排障”及“過載保護”過程是：若碎渣機卡死，微電腦發出指令，碎渣齒輥交替正反轉3~4次，若排除故障碎渣機將進入正常運行。若故障無法排除便停機報警。
訂貨說明：
函、面、洽訂均可。訂貨時應將設備型號逐項詳細標明。本機的訂貨通常不包括所配用的電氣控制箱。如果訂購本機的用戶要求本機配置電氣控制箱，請特別對GDGS-DKX型干式單輥碎渣機電氣控制箱提出訂貨。承接專用碎渣機的設計制作。
DGS-830型單輥碎渣機簡介：
1.齒輥結構有A、B、C三種類型。A型齒輥為全齒板結構，齒輥無間隔板，磨蝕失效后可更換新齒板。B型齒輥為間隔齒板結構，這種結構有利于大焦渣的咬入，輥齒板磨蝕失效后可方便地更換新齒板，是應用最廣泛的齒輥類型。C型齒輥為漸開線齒圈結構。碎渣能力強，結構較復雜，一般在強結焦時采用，是應用較少的齒輥類型。
2.機體結構有Q、V、Y三種類型。Q型敞開式結構，適用于進出口勿需法蘭連接的爐下連續碎渣。V型半敞開式結構，適用于進口法蘭連接而出口不需法蘭連接的爐下碎渣。Y型封閉式結構適用于進出口都需法蘭連接的封閉式爐下或灰漿泵房內碎渣。
3.軸封結構有H型半孔迷宮式、M型多槽迷宮式、W型水隔填料式三種。分別適用于連續排渣、定期排渣、地下灰漿泵房碎渣等三種情況。

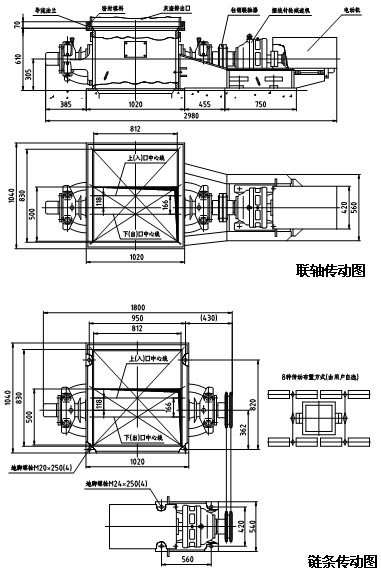

4.傳動方式分聯軸傳動、鏈條傳動兩種。聯軸傳動結構緊湊，鏈條傳動布置靈活、可緩沖沖擊力。
5.驅動機構的方位布置分為(面對銘牌)L型左布置、R型右布置二種。按設備布置空間條件確定。鏈傳動時的左、右布置又各有四種不同的變化。
6.鉤形鄂板采用嵌裝設計，不需螺栓連接，且更換方便，調節鉤形鄂板可調節碎渣粒度。
DGS-830型單輥碎渣機具有電氣“自控排障”及電氣+液力偶合器雙級過載保護功能，安全可靠。其自控排障與保護過程是：若碎渣機卡死，微電腦發出指令，碎渣齒輥交替正反轉3-4次，若排除故障碎渣機將進入正常運行。若故障無法排除便停機報警。液力偶合器能避免自控排障失效時電機過載燒毀，實現多重保護，確保萬無一失。
技術參數：
|
序號
|
項目
|
技術參數
|
|
|
1
|
入口尺寸
|
830×830mm
|
|
|
2
|
出口尺寸
|
812×500mm
|
|
|
3
|
灰渣碎后粒度
|
25～40mm(可調)
|
|
|
4
|
輥軸轉速
|
31r/min
|
|
|
5
|
出力
|
有水沖 |
60t/h
|
| 無水沖 |
20t/h
|
||
|
6
|
電機功率
|
7.5kW
|
|
|
7
|
自控排障
|
3-4次
|
|
|
8
|
重量
|
3500Kg(隨機型有變化)
|
|
說明：根據用戶要求可配備液力耦合器作為過載保護裝置。
