GNJ系列高效濃縮機
性能及用途：
高效濃縮機主要用于火電廠除灰渣系統中的高效灰漿濃縮設備，亦作為脫水倉等渣水分離設備的排出水沉淀設備，具有體積小、效率高、工程造價低等優點，是混凝土結構濃縮沉淀池的最佳換代產品。
結構特點：
GNJ型高效濃縮機由倉體、轉動耙組件、驅動裝置、濃縮斜板組件、穩流裝置及鋼支架等組成，具有如下特點：
1、 倉體由圓柱體和圓錐體組成，倉體上部設有溢流堰，倉頂設有檢修平臺。
2、 轉動耙組件由轉動軸、轉動耙等件組成，其主要作用是把沉淀在倉底的灰漿刮向倉底中心的排漿管道。
3、 驅動裝置由電機、擺線針輪減速機及聯軸器等組成，布置在倉頂平臺上。
4、 濃縮斜板組件由耐蝕性好的PVC板（或玻璃鋼）及支架制成，均勻分布在倉體中部，是加速灰漿沉淀的主要元件。
5、 穩流裝置設置于倉體中心，主要起改變灰水流動方向，增強沉淀效果，穩定排水流層的作用。
主要技術參數：
| 型號 |
GNJ-5
|
GNJ-8
|
GNJ-10
|
GNJ-12
|
GNJ-15
|
|
| 公稱直徑 | 5000 |
8000
|
10000
|
12000
|
15000
|
|
| 耙直徑 |
3000
|
5500
|
8000
|
8900
|
9000
|
|
| 灰漿處理量(t/h) |
100
|
300
|
400
|
600
|
800
|
|
| 入口灰水比 |
1:10
|
|||||
| 出口灰水比 |
1:2
|
|||||
| 溢流水水質(ppm) |
＜250
|
|||||
| 電機型號 |
Y802-4
|
Y90S-4
|
Y90S-4
|
Y90L-4
|
Y100L1-4
|
|
| 電機功率 |
0.75
|
1.1
|
1.1
|
1.5
|
2.2
|
|
| 減速機型號 |
XLSD0.75/1.1-1063
|
XLSD1.1/2.2-1174
|
||||
| 減速比 |
1:6545
|
1:10625
|
1:12427
|
1:12427
|
1:12427
|
|
| 耙轉速(r/min) |
0.23
|
0.14
|
0.12
|
0.12
|
0.12
|
|
| 許用轉矩(N/m) |
11767
|
11767
|
19612
|
19612
|
19612
|
|
| 設備重量 |
26
|
43.5
|
53.6
|
61.8
|
113.6
|
|

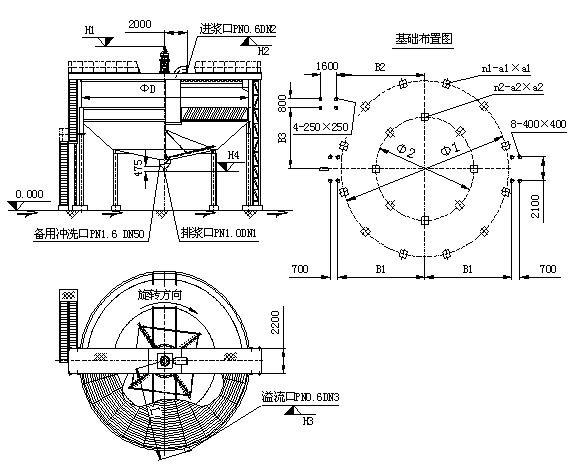

高效濃縮機外形及主要安裝尺寸：
| 代號 |
單位
|
GNJ-5
|
GNJ-8
|
GNJ-10
|
GNJ-12
|
GNJ-15
|
| D |
mm
|
5000
|
8000
|
10000
|
12000
|
15000
|
| H1 |
mm
|
7818
|
8930
|
9080
|
9320
|
11200
|
| H2 |
mm
|
6418
|
7380
|
7420
|
7660
|
9420
|
| H3 |
mm
|
5228
|
6110
|
6050
|
6290
|
7960
|
| H4 |
mm
|
1500（根據系統要求確定）
|
||||
| L |
mm
|
5300
|
4400
|
5460
|
6500
|
8000
|
| DN1 |
mm
|
150
|
200
|
200
|
300
|
300
|
| DN2 |
mm
|
300
|
350
|
400
|
500
|
500
|
| DN3 |
mm
|
300
|
350
|
400
|
500
|
500
|
| B1 |
mm
|
2800
|
4300
|
5300
|
6300
|
7800
|
| B2 |
mm
|
2800
|
4300
|
5300
|
6300
|
7800
|
| B3 |
mm
|
2500
|
2800
|
3000
|
3200
|
4000
|
| φ1 |
mm
|
5010
|
8010
|
10010
|
12010
|
15010
|
| φ2 |
mm
|
|
2500
|
3500
|
4000
|
8800
|
| n1-a1×a1 |
mm
|
6-400×400
|
5-500×500
|
8-500×500
|
8-600×600
|
12-600×600
|
| n2-a2×a2 |
mm
|
|
3-500×500
|
4-500×500
|
4-600×600
|
6-600×600
|
